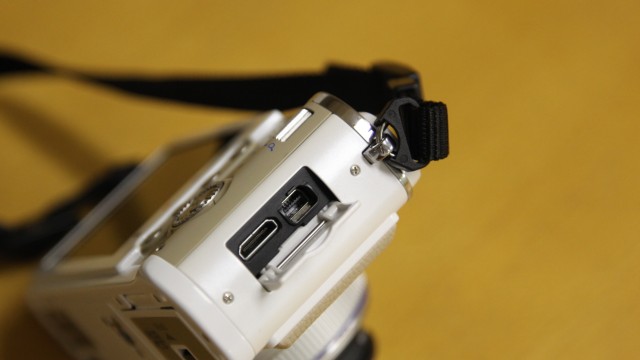

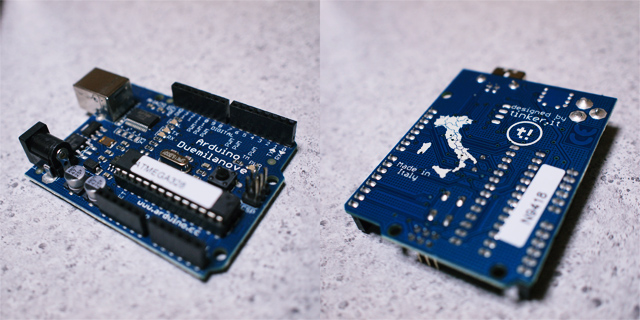

PEN用リモコン続き。
特殊な形状なのでPENに同梱されてたAVケーブルをぶっ壊して取り出すことにしました。
カメラとTVつないで、しかもSDで観賞するなんて状況には絶対に出くわすことは無いですからね。「CB-AVC3(1,500円くらい)」ってのが相当する単品らしいので、必要になれば買えばいいや。

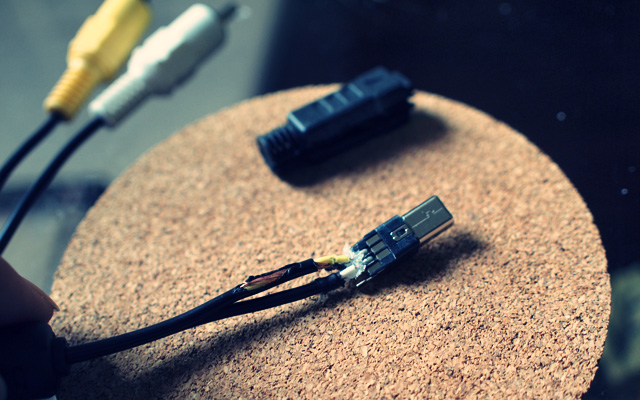

コネクタのガワは熱したカッターナイフで切り込みを入れれば簡単にはずせます。めんどくさいのはその中のホットグルーで閉じ込められてるところです。
で、分かったこと。
Pin2 …Video
Pin4 …Audio
Pin7 …Video Shield
Pin8 …?(Video Shield)
Pin9 …Audio Shield
ってことです。別に壊さなくても分かる事ですけどね。
このケーブルと差し込むとPin7とPin8がショートされ、ビデオケーブルがつながったとPEN側が認識して、画面出力を液晶でなくVideoアウトに切り替えてるみたいです。
半田ゴテ買ってこよっと。
